プレス金型技術

長年の金型製作実績により、『曲げ』『絞り』『孔あけ』『面取り』など、全てのプレス工程をご提案からさせて頂いております。
順送金型・トランスファー金型・単発金型では、様々なご要望にお応えさせて頂きます。

順送型内で絞りとトリミング

絞り順送型内にトリミングダイセット金型による切断工程を取り入れ、2段取り必要だったものを1段取りにすることに成功。
工数が削減されコストダウンにもつながりました。

製品名 プレス部品
サイズ W:1000 D:400 T(H):390
材質 真鍮 C2680R-0
加工内容 順送シボリ
精度 ±0.05
特徴 真鍮で高さ19mm 内径9.5mm バ-リング高さ3.2mm 径5mm
サイドピアス トリミングダイセットを使用し順送内全加工

パイプの単発金型技術

ハイドロフォーミングで加工できない孔あけや曲げなどの加工を行うプレス金型も製作しております。

ベーローズ

製品名 サイドピアス型(下型)
サイズ 450×300
加工内容 パイプサイドピアス
精度 ±0.01
特徴 自社製作の総焼入れカム

単発プレス

製品名 パイプベンダー型(下型)
サイズ 350×350
加工内容 パイプベント
精度 ±0.03
特徴 プレス機によるパイプベンダー型

製品名 ガスガイド リア
サイズ 130×200 Φ20
材質 STKM11A t1.6
加工内容 サイドピアス、パイプベント
特徴 プレス機によるパイプベント

トランスファー金型での絞り技術

難度の高い絞りプレスも、製品のひずみ、割れ、減肉がなく高精度で仕上げる技術があります。
金型から加工まで一貫で対応しているので試作からの設計変更などの作業がスムーズに行えるため、短納期で高精度の製品が納入可能です。

  • 絞り型全体図

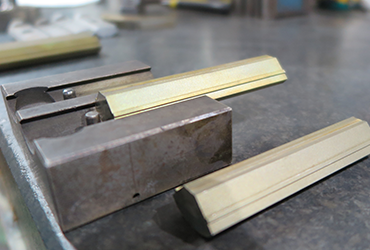

  • 絞り型アップ
  • フェライト絞り加工
製品名 コーン リア
サイズ W:140 D:160 T(H):90
材質 SUS430 t2.0
加工内容 500tのトランスファー金型で絞り
特徴 難加工材質の絞り 板厚減少の問題をクリアーしたこと バ-リングの先端亀裂回避
